کالیبراسیون مخازن، فرآیندی حیاتی در صنایع گوناگون، به ویژه در حوزه نفت، گاز و پتروشیمی است که دقت در اندازه گیری و مدیریت سیالات را تضمین می کند. این بازرسی تخصصی نه تنها از خطاهای مالی و عملیاتی جلوگیری می کند، بلکه پایه و اساس تصمیم گیری های استراتژیک در زنجیره تأمین و توزیع فرآورده ها به شمار می رود. شرکت دیده بان سنجش امیرکبیر با ارائه خدمات تخصصی بازرسی و کالیبراسیون مخازن، در زمینه اندازه گیری دقیق ظرفیت و تعیین حجم مخازن ذخیره فعالیت می کند. این خدمات با هدف افزایش دقت اندازه گیری، بهبود مدیریت موجودی و کاهش خطا در فرآیند ذخیره سازی و تحویل فرآورده های نفتی ارائه می شود. کالیبراسیون مخازن عمودی، افقی و سایر مخازن صنعتی متناسب با مشخصات فنی و الزامات پروژه انجام می گیرد.
برای دریافت مشاوره تخصصی و استعلام قیمت خدمات کالیبراسیون مخازن، با کارشناسان دیده بان سنجش امیرکبیر تماس بگیرید.
خدمات بازرسی و کالیبراسیون مخازن چیست؟
بازرسی و کالیبراسیون مخازن از جمله خدمات تخصصی در صنایع نفت، گاز، پتروشیمی و سایر صنایع ذخیره سازی مواد مایع است که با هدف اطمینان از صحت اندازه گیری و تعیین ظرفیت واقعی مخازن انجام می شود. کالیبراسیون مخزن به فرآیندی گفته می شود که طی آن ابعاد و مشخصات هندسی مخزن اندازه گیری شده و ارتباط دقیق میان ارتفاع سطح مایع و حجم متناظر آن تعیین می شود.
در این فرآیند، با استفاده از روش های اندازه گیری متناسب با نوع و ساختار مخزن، اطلاعات لازم جمع آوری و پس از انجام محاسبات فنی، جدول کالیبراسیون (Tank Calibration Table) تهیه می شود. این جدول مشخص می کند که در هر ارتفاع مشخص از سطح مایع، چه حجمی از ماده در داخل مخزن وجود دارد.
هدف از کالیبراسیون مخازن چیست؟
هدف اصلی از کالیبراسیون مخازن، دستیابی به اطلاعات دقیق و قابل اتکا درباره ظرفیت و حجم مواد ذخیره شده است. اندازه گیری صحیح حجم مخازن نقش مهمی در مدیریت موجودی، کنترل ورود و خروج فرآورده ها و انجام معاملات تجاری دارد.
در صنایع نفت و پتروشیمی، حتی خطاهای کوچک در اندازه گیری حجم می توانند در مقیاس ذخیره سازی و انتقال مقادیر زیاد مواد، اختلافات قابل توجهی ایجاد کنند. به همین دلیل، اجرای اصولی کالیبراسیون مخازن به کاهش خطاهای محاسباتی، افزایش شفافیت در عملیات تحویل و تحول و بهبود فرآیند کنترل موجودی کمک می کند.
اهمیت دقت اندازه گیری در مخازن ذخیره
دقت اندازه گیری حجم مخازن، یکی از عوامل مؤثر در مدیریت صحیح فرآیندهای ذخیره سازی و انتقال مواد است. استفاده از اطلاعات دقیق کالیبراسیون به مدیران و کارشناسان فنی کمک می کند تا حجم مواد موجود در مخزن را با اطمینان بیشتری محاسبه کنند.
از مهم ترین کاربردهای کالیبراسیون دقیق مخازن می توان به موارد زیر اشاره کرد:
- کنترل موجودی مخازن: تعیین دقیق حجم مواد ذخیره شده و مدیریت بهتر موجودی.
- افزایش دقت معاملات تجاری: کاهش اختلافات حجمی در فرآیند خرید، فروش و تحویل فرآورده ها.
- مدیریت ورود و خروج مواد: محاسبه دقیق تر حجم فرآورده ها هنگام بارگیری و تخلیه.
- کاهش خطاهای اندازه گیری: استفاده از جداول کالیبراسیون معتبر برای تبدیل ارتفاع مایع به حجم.
- بهبود گزارش دهی عملیاتی: فراهم کردن اطلاعات قابل اتکا برای ثبت، تحلیل و کنترل عملکرد مخازن.
تفاوت کالیبراسیون مخزن با بازرسی فنی مخزن
یکی از نکات مهم در حوزه خدمات مخازن، تفاوت میان کالیبراسیون حجمی و بازرسی فنی و سازه ای است. اگرچه این دو خدمت ممکن است در یک مجموعه صنعتی و برای یک مخزن انجام شوند، اما اهداف و روش های اجرایی متفاوتی دارند.
کالیبراسیون مخزن بر اندازه گیری ابعاد و ظرفیت حجمی مخزن و تعیین رابطه ارتفاع مایع با حجم آن تمرکز دارد؛ در مقابل، بازرسی فنی با هدف ارزیابی وضعیت سلامت، ایمنی و انطباق مخزن با الزامات فنی انجام می شود.
| کالیبراسیون مخزن | بازرسی فنی مخزن |
|---|---|
| تعیین ظرفیت و حجم مخزن | ارزیابی وضعیت فنی و سلامت مخزن |
| اندازه گیری ابعاد هندسی | بررسی وضعیت بدنه، کف و اجزای مخزن |
| تهیه جدول کالیبراسیون | تهیه گزارش وضعیت و عیوب احتمالی |
| تمرکز بر دقت اندازه گیری حجمی | تمرکز بر ایمنی و یکپارچگی تجهیزات |
| استفاده از روش های اندازه گیری حجمی و هندسی | استفاده از روش های بازرسی چشمی و آزمون های مرتبط |
بنابراین، کالیبراسیون حجمی به تنهایی به معنای تأیید سلامت سازه ای یا ایمنی مخزن نیست و برای ارزیابی خوردگی، ضخامت دیواره ها، نشتی یا استحکام سازه باید بازرسی های فنی متناسب نیز انجام شود.
خدمات کالیبراسیون مخازن در دیده بان سنجش امیرکبیر
شرکت دیده بان سنجش امیرکبیر خدمات بازرسی و کالیبراسیون مخازن را با توجه به نوع مخزن، مشخصات هندسی و الزامات فنی پروژه ارائه می دهد. انتخاب روش مناسب اندازه گیری، بررسی اطلاعات فنی و انجام محاسبات دقیق، از مراحل مهم این خدمات است که در نهایت به تهیه جدول کالیبراسیون و مستندات فنی پروژه منتهی می شود.
برای دریافت اطلاعات بیشتر درباره روش های اجرایی، انواع مخازن قابل کالیبراسیون و شرایط انجام پروژه، می توانید با کارشناسان دیده بان سنجش امیرکبیر تماس بگیرید.
کالیبراسیون مخازن چیست و چرا حیاتی است؟

کالیبراسیون مخازن به فرآیند اندازه گیری دقیق ابعاد داخلی و خارجی یک مخزن ذخیره سازی، به منظور تعیین ظرفیت دقیق آن در هر ارتفاع مشخص گفته می شود. هدف اصلی از این فرآیند، ایجاد یک جدول ظرفیت (Tank Capacity Table) یا جدول گیج (Gauging Table) است که رابطه بین ارتفاع سیال و حجم آن را نشان می دهد. این جدول، ابزاری ضروری برای اپراتورها و بازرسان است تا بتوانند حجم دقیق فرآورده های نفتی، مواد شیمیایی، آب یا هر سیال دیگری را که در مخزن نگهداری می شود، محاسبه کنند. بدون کالیبراسیون دقیق، هرگونه اندازه گیری سطح سیال با خطا همراه خواهد بود که می تواند منجر به اشتباهات بزرگ در حسابداری موجودی، معاملات تجاری، و حتی مسائل زیست محیطی شود. اهمیت این فرآیند به قدری است که آن را ستون فقرات مدیریت دقیق سیالات در صنایع بزرگ می دانند.
در صنعت نفت و گاز، جایی که مقادیر عظیمی از سیالات با ارزش بالا جا به جا می شوند، حتی کوچک ترین خطا در اندازه گیری می تواند به زیان های مالی قابل توجهی منجر شود. برای مثال، در عملیات انتقال و نگهداری کالیبراسیون مخازن سوخت، اگر ظرفیت واقعی مخزن کمتر از مقدار اعلام شده باشد، خریدار ممکن است هزینه محصولی را بپردازد که هرگز دریافت نکرده است. برعکس، اگر ظرفیت بیشتر باشد، فروشنده ممکن است محصول بیشتری را با قیمتی کمتر به فروش برساند. بنابراین، کالیبراسیون مخازن ذخیره فراورده های نفتی برای جلوگیری از چنین خطاهایی و تضمین شفافیت در معاملات ضروری است. این فرآیند به تضمین انطباق با مقررات زیست محیطی و ایمنی نیز کمک می کند، زیرا حجم دقیق سیالات می تواند در ارزیابی خطرات و برنامه ریزی برای شرایط اضطراری حیاتی باشد.
تیم متخصص ما در سنجش امیرکبیر با بهره گیری از دانش روز و تجهیزات پیشرفته، خدمات اندازه گیری و کالیبراسیون مخازن را با بالاترین استانداردهای کیفی ارائه می دهند. این خدمات به شرکت ها اطمینان می دهد که جداول ظرفیت آن ها دقیق و قابل اعتماد هستند، و از این رو، مدیریت موجودی و تصمیم گیری های مالی آن ها بر پایه داده های صحیح انجام می شود.
کالیبراسیون مخزن چه تفاوتی با بازرسی و کالیبراسیون گیج دارد؟
سه خدمت متفاوت ممکن است در یک پروژه مخزن مورد نیاز باشند، اما نباید به جای یکدیگر استفاده شوند:
|
خدمت |
هدف اصلی |
خروجی |
|
کالیبراسیون مخزن |
تعیین رابطه ارتفاع مایع با حجم واقعی مخزن |
جدول ظرفیت و جدول ارتفاع–حجم |
|
کالیبراسیون گیج سطح |
بررسی و تنظیم عملکرد ابزار اندازهگیری سطح |
گواهی یا گزارش عملکرد ابزار |
|
بازرسی فنی مخزن |
ارزیابی خوردگی، جوشها، نشتی، تغییرشکل و سلامت سازهای |
گزارش بازرسی و نتایج آزمونهای فنی |
کالیبراسیون مخزن، سلامت سازه ای آن را تأیید نمی کند و کالیبراسیون گیج نیز جایگزین جدول ظرفیت نیست. در یک سامانه اندازه گیری معتبر، وضعیت مخزن، ابزار سطح سنج و جدول ظرفیت باید به صورت هماهنگ کنترل شوند.
دامنه خدمات کالیبراسیون مخازن
دامنه خدمات کالیبراسیون مخازن شامل اندازه گیری دقیق ابعاد، تعیین ظرفیت واقعی، تهیه جدول حجم و بررسی انحرافات مخزن است. این خدمات برای انواع مخازن عمودی، افقی، کروی، ثابت و متحرک در صنایع نفت، گاز، پتروشیمی و سایر واحدهای صنعتی انجام می شود.

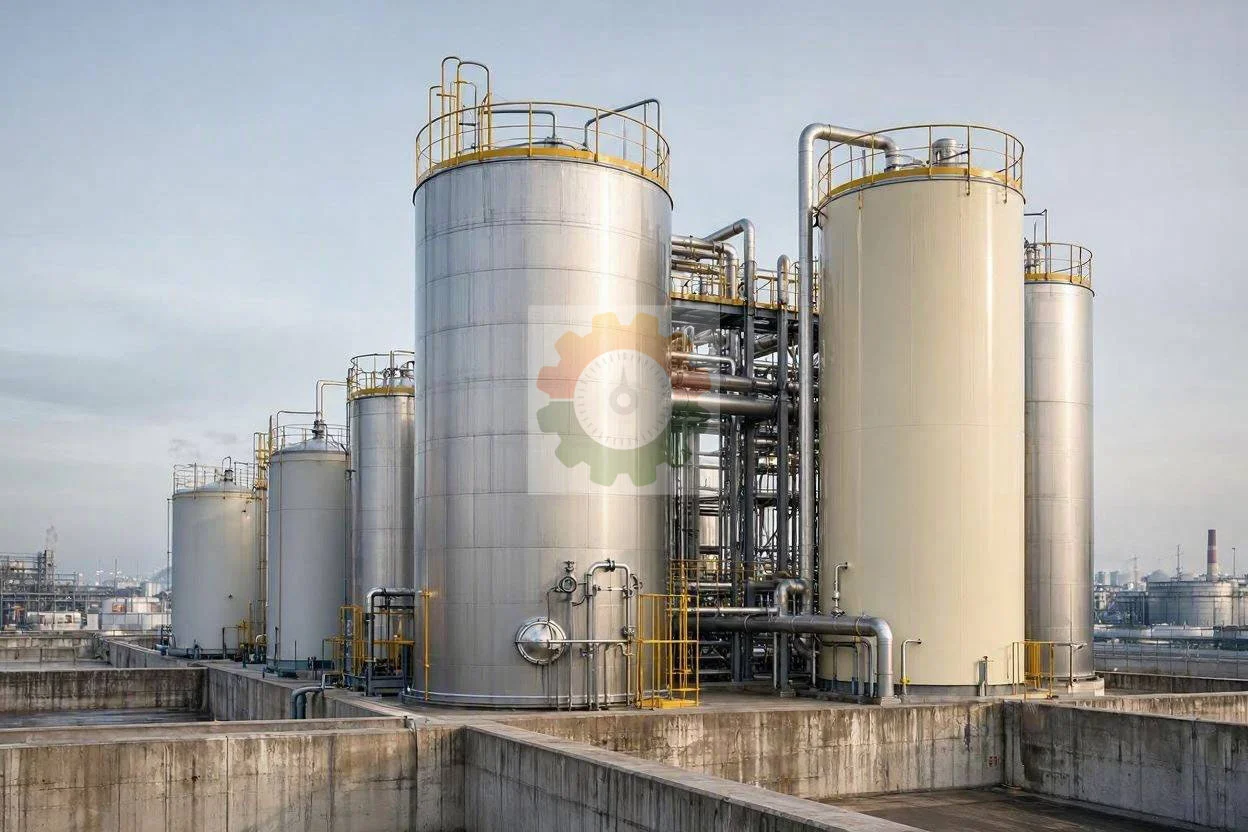

کالیبراسیون مخازن استوانه ای عمودی با سقف ثابت و شناور
خدمات اندازه گیری و محاسبات برای مخازن عمودی با سقف ثابت، سقف شناور داخلی یا سقف شناور خارجی قابل تعریف است. در مخازن مناسب برای روش نوری، شعاع یا قطر پوسته در ترازهای مختلف با روش مثلث بندی نوری، Optical Triangulation Method یا OTM تعیین می شود و برای تثبیت قطر یا محیط مبنا، اندازه گیری نواری نیز انجام می گیرد.
در مخازن سقف ثابت، حجم مؤثر مخزن عمدتا از هندسه پوسته، کف و تجهیزات داخلی تأثیر می پذیرد. در مخازن سقف شناور، علاوه بر این عوامل، جرم و جابه جایی حجمی سقف، وضعیت شناور یا نشسته بودن سقف، پایه ها، ستون ها، نردبان متحرک، درین ها و سایر اجزای مؤثر نیز باید در دامنه محاسبات بررسی شوند.

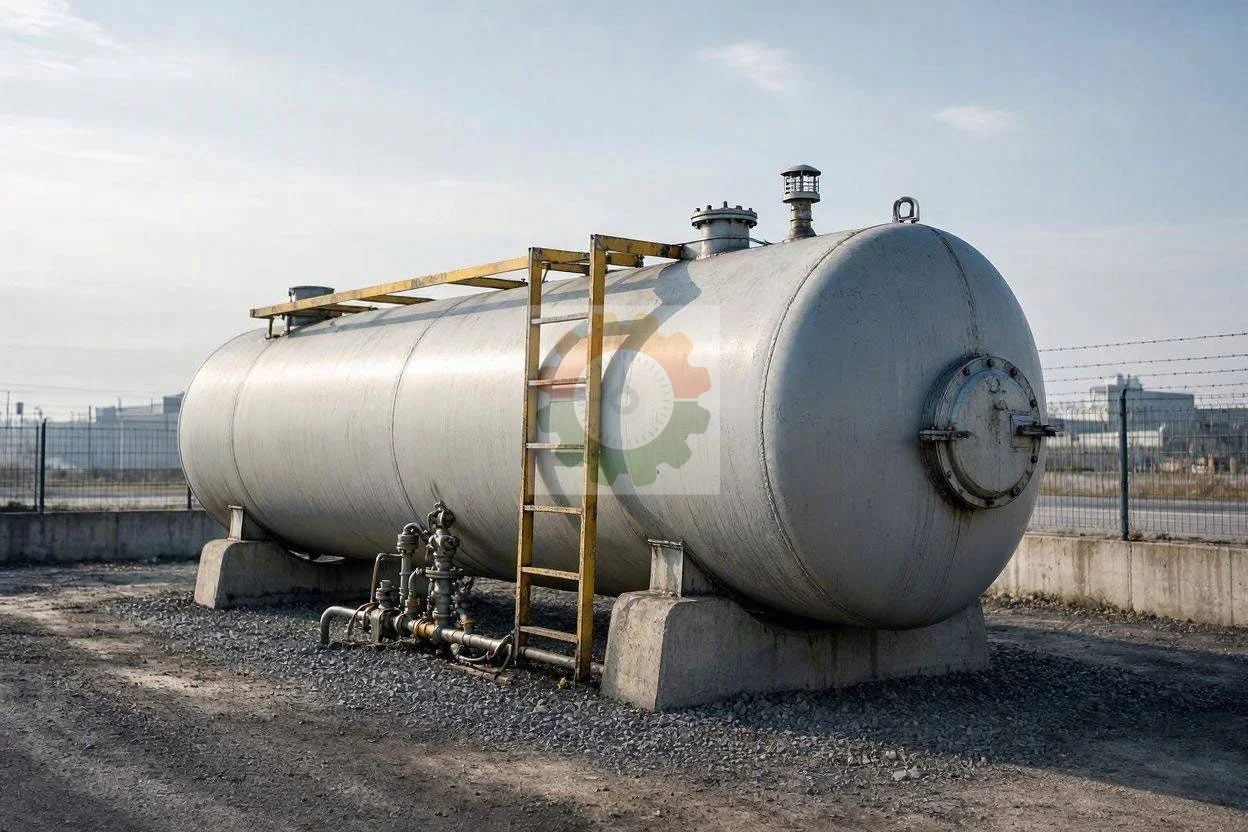

کالیبراسیون مخازن استوانه ای افقی روزمینی
در مخازن افقی، طول بخش استوانه ای، قطر یا محیط، شکل عدسی ها یا سرپوش ها، شیب محور، اتصالات و ارتفاع مرجع اندازه گیری می شود. روش محاسبه باید با هندسه واقعی مخزن و استاندارد منتخب، از جمله API MPMS Chapter 2.2E یا ISO 12917-1، منطبق باشد.
بررسی روش های استاندارد کالیبراسیون مخازن

برای دستیابی به بالاترین دقت در کالیبراسیون مخازن، روش های مختلفی توسعه یافته اند که هر یک مزایا و محدودیت های خاص خود را دارند. انتخاب روش مناسب به نوع مخزن، الزامات دقت، و شرایط محیطی بستگی دارد. در ادامه به سه روش اصلی و استاندارد می پردازیم.
بازرسی مخازن تحت فشار نقش مهمی در پیشگیری از حوادث و افزایش عمر تجهیزات دارد. خدمات بازرسی تخصصی را از کارشناسان معتبر دریافت کنید.
روش سنتی Strapping
این روش، که یکی از قدیمی ترین و رایج ترین روش ها برای کالیبراسیون مخازن است، شامل اندازه گیری محیط خارجی مخزن در فواصل عمودی مشخص است. با استفاده از نوارهای اندازه گیری دقیق و اعمال کشش استاندارد، محیط هر رینگ مخزن به دقت اندازه گیری می شود. سپس با کسر ضخامت دیواره، قطر داخلی و در نهایت حجم آن بخش محاسبه می گردد.
مزایا:
- هزینه نسبتا پایین
- عدم نیاز به تجهیزات بسیار پیچیده
- قابل اجرا برای اکثر انواع مخازن استوانه ای
معایب:
- نیاز به دسترسی فیزیکی کامل به بدنه مخزن
- تأثیرپذیری از شرایط محیطی (باد، دما)
- خطای انسانی بالاتر نسبت به روش های نوری
- دقت کمتر در مخازن دارای انحراف یا دفرمگی
روش اندازه گیری نوری (ORLM)
در این روش، از تجهیزات نوری پیشرفته مانند تئودولیت یا دوربین های توتال استیشن برای اندازه گیری دقیق ابعاد مخزن استفاده می شود. دستگاه در یک نقطه ثابت قرار گرفته و با اندازه گیری زوایا و فواصل تا نقاط مختلف روی بدنه مخزن، مختصات سه بعدی نقاط بدست می آید. این داده ها سپس برای محاسبه دقیق قطر و حجم مخزن به کار می روند.
مزایا:
- دقت بسیار بالا
- کاهش خطای انسانی
- عدم نیاز به دسترسی فیزیکی به تمام نقاط مخزن
- مناسب برای مخازن بزرگ و مرتفع
معایب:
- نیاز به تجهیزات گران قیمت و تخصصی
- نیاز به اپراتورهای آموزش دیده و ماهر
- حساسیت به شرایط دید (گرد و غبار، مه)
روش مثلثاتی (OTM)
روش مثلثاتی نیز از اصول هندسه و مثلثات برای محاسبه ابعاد مخزن بهره می برد. در این روش، با استفاده از یک یا چند ایستگاه اندازه گیری (مانند تئودولیت) و اندازه گیری زوایا و فواصل تا نقاط مماس بر بدنه مخزن، شعاع و قطر مخزن در ارتفاعات مختلف محاسبه می شود. این روش می تواند شامل اندازه گیری یک محیط مبنا و سپس استفاده از روابط مثلثاتی برای سایر رینگ ها باشد.
مزایا:
- دقت بالا، به خصوص در مخازن بزرگ
- کاهش زمان اندازه گیری میدانی
- انعطاف پذیری در انتخاب نقاط اندازه گیری
معایب:
- نیاز به محاسبات پیچیده تر
- وابستگی به دقت ابزار نوری
- محدودیت های دید در محیط های صنعتی شلوغ
روش اندازه گیری الکترونیکی فاصله (EODR)
این روش از تجهیزات پیشرفته ای مانند Total Station (دوربین های نقشه برداری الکترونیکی) استفاده می کند که قابلیت اندازه گیری فاصله، زاویه افقی و عمودی را به صورت همزمان دارند. با استقرار دستگاه در یک نقطه مرجع و نشانه گیری نقاط هدف بر روی دیواره مخزن، مختصات سه بعدی هر نقطه به دقت ثبت می شود. این داده ها سپس برای مدل سازی دقیق هندسی مخزن و محاسبه حجم آن به کار می روند.
مزایا:
- بالاترین دقت اندازه گیری موجود
- سرعت بالا در جمع آوری داده ها
- توانایی مدل سازی سه بعدی دقیق مخزن
- مناسب برای مخازن با اشکال نامنظم یا دفرمه
معایب:
- گران ترین روش از نظر تجهیزات
- نیاز به کارشناسان بسیار متخصص
- حساسیت به موانع فیزیکی در خط دید
سیالات و کاربردهای تحت پوشش کالیبراسیون مخازن
دامنه خدمت با توجه به شرایط فنی و الزامات HSE می تواند برای مخازن نگهداری موارد زیر تعریف شود:
| نوع سیال یا کاربرد | ملاحظات مهم |
| آب صنعتی، آب آتشنشانی یا آب فرایندی | وضعیت رسوب، کف، نقاط مرجع و هدف اندازهگیری |
| بنزین، گازوئیل و سایر سوختها | الزامات ایمنی، شرایط بخارات و مقررات اندازهگیری مواد هیدروکربوری |
| نفت خام و فرآوردههای نفتی | دمای مرجع، چگالی محصول، تصحیحات پوسته و الزامات تحویل یا موجودی |
| روغنهای صنعتی | دما، ویسکوزیته و شرایط بهرهبرداری |
| مواد شیمیایی | خطرات شیمیایی، محدودیت دسترسی و سازگاری روش با شرایط مخزن |
| قیر و سیالات گرم | عایقکاری، دمای پوسته و محدودیت استفاده از روش نوری خارجی |
نوع سیال صرفا یک مشخصه بهره برداری نیست؛ چگالی، دما، فشار هیدرواستاتیکی، خوردگی، رسوب و وضعیت عایق می توانند بر انتخاب روش و محاسبات نهایی اثر بگذارند.

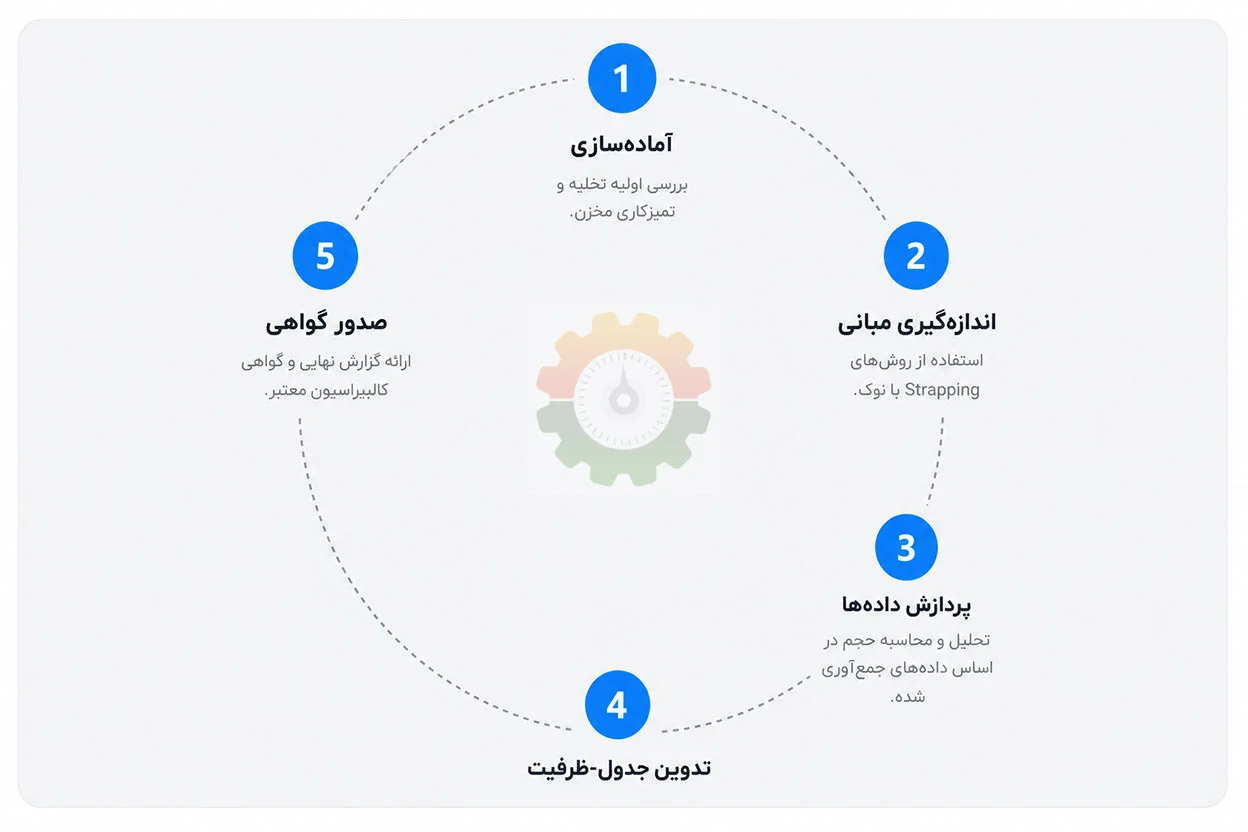

چرخه حیات کالیبراسیون مخازن

فرآیند کالیبراسیون مخازن یک چرخه دقیق و چند مرحله ای است که هر گام آن برای تضمین صحت و اعتبار نتایج نهایی حیاتی است. از آماده سازی اولیه مخزن و تخلیه کامل آن تا اندازه گیری های میدانی با استفاده از روش های پیشرفته، و نهایتاً پردازش داده ها و تدوین جداول ظرفیت، هر مرحله با دقت فراوان انجام می شود. این چرخه تضمین می کند که مجوز کالیبراسیون مخازن صادر شده، بر پایه اطلاعاتی کاملا مستند و قابل اعتماد باشد.
برای بررسی سلامت قطعات و تجهیزات صنعتی بدون ایجاد اختلال در عملکرد، از خدمات تست های مخرب و غیر مخرب تخصصی استفاده کنید.
روش اجرای کالیبراسیون مخزن: مراحل گام به گام انجام عملیات
انجام یک کالیبراسیون موفق نیازمند رعایت دقیق یک پروتکل مشخص و مرحله به مرحله است. هر گام، نقش مهمی در تضمین دقت و اعتبار نتایج نهایی ایفا می کند.
1.تعیین دامنه، روش و نسخه استاندارد
پیش از اعزام تیم، مشخصات مخزن بررسی می شود: نوع و ابعاد تقریبی، سقف ثابت یا شناور، وجود عایق، سیال داخل مخزن، وضعیت بهره برداری، نقشه ها، جدول ظرفیت قبلی، هدف استفاده از جدول و مرجع مورد قبول کارفرما.
2. آماده سازی محل و کنترل شرایط میدانی
پیش از شروع اندازه گیری، دسترسی ایمن به پیرامون مخزن، مجوزهای کاری، شرایط کار در ارتفاع، مسیر دید دستگاه، موانع اطراف مخزن، وضعیت آب و هوا و الزامات HSE کنترل می شود.
برای روش نوری خارجی باید خط دید مناسب به بدنه وجود داشته باشد. وجود عایق، داربست، خطوط لوله، سازه های مجاور یا تغییرشکل غیرعادی میتواند روش پیشنهادی را تغییر دهد.
3. اندازه گیری محیط یا قطر مبنا با نوار کالیبره
در روش ترکیبی مورد استفاده برای مخازن عمودی، محیط یا قطر مبنا با متر نواری کالیبره یا Strapping Tape اندازه گیری می شود. در این مرحله وضعیت کالیبراسیون نوار، کشش اعمال شده، دمای نوار و پوسته و محل عبور نوار ثبت می شود.
اندازه گیری مبنا، مرجع هندسی محاسبات نوری است؛ بنابراین انتخاب تراز مناسب، حذف یا تصحیح اثر موانع و کنترل تکرارپذیری قرائت ها اهمیت زیادی دارد.

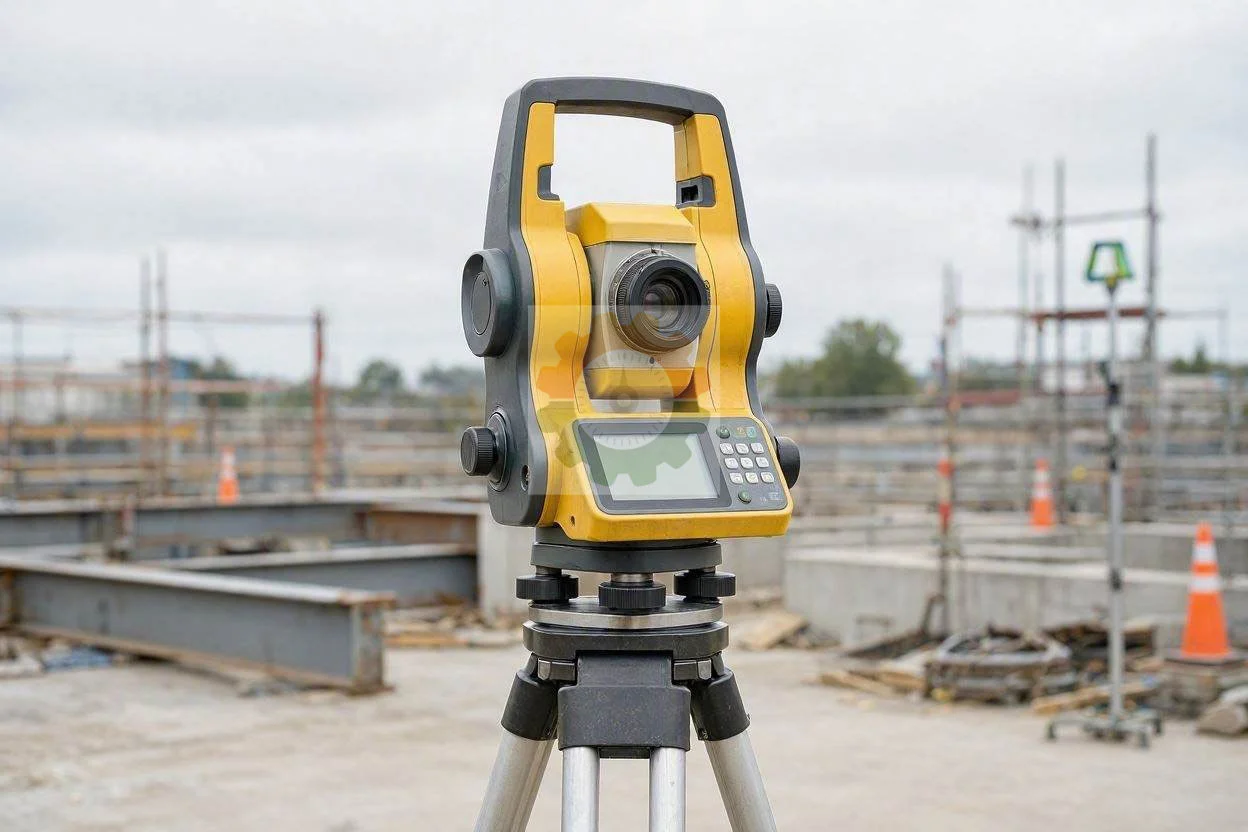

4. اندازه گیری نوری پوسته با توتال استیشن
برای تعیین هندسه پوسته، از توتال استیشن با دقت زاویه ای ۵ ثانیه قوسی یا بهتر استفاده می شود.
دستگاه در ایستگاه های مناسب پیرامون مخزن مستقر می شود و مشاهدات زاویه ای و فاصله ای لازم از ترازها و کورس های مختلف بدنه برداشت می شود. داده ها باید دارای کنترل تکرار، بست هندسی و امکان شناسایی قرائت های غیرعادی باشند.
در روش Optical Triangulation، موقعیت دستگاه و نقاط مشاهده شده برای تعیین شعاع یا قطر پوسته در ترازهای مختلف به کار می روند.
5. اندازه گیری های تکمیلی
| پارامتر | ابزار یا روش | کاربرد |
| ارتفاع مرجع و ارتفاع گیج | دیپتیپ یا گیجتیپ | اتصال جدول ظرفیت به نقطه مرجع اندازهگیری سطح |
| ضخامت ورق بدنه | ضخامتسنج اولتراسونیک | تبدیل هندسه خارجی به حجم داخلی و اعمال تصحیحات لازم |
| دمای متر نواری و پوسته | دماسنج مناسب | تصحیح ابعادی نسبت به شرایط مرجع |
| شاقولیبودن و شیب | تجهیزات تعیین شاقولی و شیب یا دادههای نقشهبرداری | اعمال تصحیح انحراف محور در مخازن افقی |
| کف و نقطه مبنا | برداشت میدانی متناسب با دامنه | تعیین حجم کف و ناحیه پایین مخزن |
| تجهیزات داخلی یا Deadwood | نقشه، اندازهگیری یا بازدید | محاسبه اجزایی که حجم مؤثر را کم یا زیاد میکنند |
| سقف شناور | مدارک فنی | تعیین جابهجایی حجمی سقف و ناحیه بحرانی |
برداشت کامل کف یا تجهیزات داخلی ممکن است به تخلیه مخزن و فراهم کردن شرایط ورود ایمن نیاز داشته باشد. این بخش باید پیش از شروع پروژه در دامنه کار مشخص شود.
6. محاسبات با فایل اکسل کنترل شده
داده های میدانی در یک فایل Excel کنترل شده و منطبق با روش و نسخه استاندارد منتخب پردازش می شوند. ساختار فایل می تواند شامل داده های خام، قطرها یا شعاع های محاسباتی، ضخامت ورق، تصحیحات دما، شیب، کف، تجهیزات داخلی، سقف شناور، حجم های جزئی و حجم تجمعی باشد.
استفاده از اکسل به تنهایی اثبات کننده انطباق با استاندارد نیست. برای ردیابی پذیری محاسبات باید حداقل موارد زیر مشخص باشند:
- نام و ویرایش استاندارد حاکم؛
- نسخه فایل محاسباتی؛
- واحدهای اندازه گیری و شرایط مرجع؛
- داده های ورودی و تصحیحات اعمال شده؛
- کنترل مستقل فرمول ها و خروجی ها؛
- تاریخ محاسبه و مشخصات بازبینی.
فایل قابل ویرایش یا نسخه حفاظت شده اکسل، در صورت درخواست کارفرما، باید به عنوان یک تحویل دادنی مستقل در قرارداد ذکر شود.
7. کنترل نهایی و صدور گزارش
پس از تکمیل محاسبات، داده های غیرعادی، پیوستگی حجم ها، روند افزایشی جدول، بست اندازه گیری ها و سازگاری ابعاد با مشخصات مخزن کنترل می شوند. سپس گزارش فنی، جدول ظرفیت و جدول ارتفاع–حجم در فاصله مورد توافق تهیه می شود.
نکته: تجهیزات مورد استفاده در کالیبراسیون مخازن
| تجهیز | مشخصه پیشنهادی | کاربرد |
| توتال استیشن | دقت زاویهای ۵ ثانیه قوسی یا بهتر | برداشت نوری هندسه بدنه و تعیین موقعیت نقاط و ارتفاع هر کورس |
| متر نواری کالیبره | دارای گواهی کالیبراسیون معتبر و دامنه مناسب | اندازهگیری محیط و قطر مبنا |
| دیپتیپ یا گیجتیپ | طول و تفکیکپذیری متناسب با مخزن | اندازهگیری ارتفاع مرجع و نقاط گیج |
| ضخامتسنج اولتراسونیک | مناسب جنس و ضخامت ورق مخزن | تعیین ضخامت واقعی پوسته |
| دماسنج | دامنه و دقت مناسب شرایط محیط و پوسته | تصحیحات حرارتی مربوط به محیط، متر و فرآورده |
| تجهیزات تعیین شاقولی و شیب | متناسب با ابعاد و روش پروژه | کنترل انحراف محور مخزن افقی |
| فایل محاسباتی کنترلشده | منطبق با استاندارد و ویرایش قرارداد | محاسبه حجم و تولید جدول ظرفیت |
استانداردهای کالیبراسیون مخازن و دامنه صحیح هرکدام
API MPMS Chapter 2 به روش های کالیبراسیون مخازن و محاسبه حجم آن ها اختصاص دارد. در این مجموعه، Chapter 2.2A روش نواری برای مخازن عمودی، Chapter 2.2C روش مثلث بندی نوری برای مخازن عمودی و Chapter 2.2E روش های دستی مخازن افقی را پوشش می دهد.
| استاندارد | دامنه اصلی | نحوه استفاده در پروژه |
| API MPMS Chapter 2 | چارچوب استانداردهای کالیبراسیون مخازن و محاسبه حجم | انتخاب بخش مناسب بر اساس نوع مخزن و روش برداشت |
| API MPMS 2.2A | اندازهگیری و کالیبراسیون مخازن استوانهای عمودی با روش Manual Tank Strapping | روش اصلی برای اندازهگیری نواری؛ همچنین مرجع بسیاری از اصلاحات و بخشهایی است که روشهای جایگزین پوشش نمیدهند |
| API MPMS 2.2C | کالیبراسیون مخازن استوانهای عمودی با Optical Triangulation | روش نوری پیشنهادی برای مخازن مناسب، همراه با کنترلهای مرجع و اندازهگیری مبنا |
| API MPMS 2.2E | روشهای دستی کالیبراسیون مخازن استوانهای افقی ثابت | برای مخازن افقی؛ نسخه API مبتنی بر ISO 12917-1:2002 است و محدودیتهای همان نسخه باید کنترل شود |
| ISO 7507-1:2003 | کالیبراسیون مخازن استوانهای عمودی با روش Strapping | پوشش اندازهگیری نواری، تصحیحات و محاسبات جدول ظرفیت |
| ISO 7507-3:2006 | روش Optical Triangulation برای مخازن عمودی با قطر بیش از ۸ متر | برداشت داخلی یا خارجی؛ روش خارجی فقط برای مخزن بدون عایق قابلاستناد است |
| ISO 12917-1:2017 + Amd 1:2025 | روشهای دستی مخازن استوانهای افقی ثابت | برای مخازن افقی عایقدار یا بدون عایق، روزمینی یا زیرزمینی و انواع مشخصی از سرپوشها؛ اصلاح شیب الزامی است |
| ISO 4269:2001 | کالیبراسیون مایع با افزودن مرحلهای بچهای مایع اندازهگیریشده توسط کنتور حجمی | فقط در صورت انتخاب روش Liquid Calibration؛ جایگزین خودکار روش هندسی یا نوری نیست |
| OIML R 71:2008 | الزامات عمومی اندازهشناختی مخازن ذخیره ثابت | چارچوب عمومی برای مخزن، نقاط مرجع، جدول کالیبراسیون، کنترلهای قانونی و عدمقطعیت؛ روش میدانی مستقل محسوب نمیشود |
الزامات پروژه های کالیبراسیون مخازن مشمول مقررات وزارت نفت

در کالیبراسیون مخازن ذخیره مواد هیدروکربوری که مشمول دستورالعمل های وزارت نفت هستند، صرف استفاده از استاندارد API یا ISO کافی نیست. دامنه صلاحیت شرکت، کارت یا مجوز عوامل میدانی و محاسباتی، روش گزارش دهی و مسیر تأیید نهایی باید با الزامات اداره کل نظارت بر صادرات و مبادلات مواد نفتی وزارت نفت تطبیق داده شود.
اعتبار مدرک باید برای همان حوزه و همان نوع فعالیت بررسی شود؛ تأیید صلاحیت در یک حوزه بازرسی دیگر، به تنهایی تأیید صلاحیت کالیبراسیون مخازن هیدروکربوری محسوب نمی شود.
پیامدهای عدم کالیبراسیون دوره ای مخازن
نادیده گرفتن کالیبراسیون دوره ای مخازن می تواند پیامدهای جدی و گسترده ای داشته باشد که تنها محدود به خطاهای مالی نیست. این پیامدها میتوانند بر ایمنی، محیط زیست و حتی اعتبار یک سازمان تأثیر بگذارند.
زیان های مالی و تجاری
خطا در اندازه گیری حجم سیالات می تواند منجر به پرداخت یا دریافت نادرست مبالغ در معاملات شود. این امر به ویژه در خرید و فروش فرآورده های نفتی و شیمیایی با ارزش بالا، می تواند به ضررهای میلیونی منجر شود.
خطرات ایمنی و زیست محیطی
عدم اطلاع از حجم واقعی مخزن می تواند به پر شدن بیش از حد (Overfilling) و نشت سیال منجر شود که خطرات جدی آتش سوزی، انفجار و آلودگی محیط زیست را در پی دارد.
عدم انطباق با مقررات
بسیاری از صنایع ملزم به رعایت استانداردهای کالیبراسیون هستند. عدم کالیبراسیون می تواند منجر به جریمه های سنگین، لغو مجوزها و از دست دادن اعتبار شود.
خدمات کالیبراسیون مخازن در سراسر کشور
دیدبان سنجش امیرکبیر خدمات اندازه گیری و محاسبات کالیبراسیون مخزن را با دامنه ای متناسب با مشخصات هر پروژه ارائه می کند. محورهای اصلی خدمت عبارت اند از:
- انتخاب روش متناسب با نوع مخزن و استاندارد قرارداد؛
- اندازه گیری محیط یا قطر مبنا با نوار کالیبره؛
- برداشت هندسی با توتال استیشن ۵ ثانیه قوسی یا بهتر؛
- اندازه گیری ضخامت، دما، ارتفاع مرجع، شاقولی و شیب؛
- انجام محاسبات با فایل اکسل کنترل شده؛
- تهیه جدول ظرفیت و جدول ارتفاع–حجم؛
- اعزام تیم به پروژه های صنعتی در سراسر کشور.
روش نهایی، تعداد نفرات، زمان حضور و الزامات آماده سازی پس از دریافت مشخصات مخزن تعیین می شود.
سوالات متداول
- کالیبراسیون مخزن دقیقاً چه چیزی را مشخص میکند؟
کالیبراسیون، رابطه میان ارتفاع مایع و حجم واقعی متناظر با آن ارتفاع را مشخص میکند. خروجی اصلی، جدول ظرفیت یا جدول ارتفاع–حجم است. - کالیبراسیون مخزن با کالیبراسیون سطحسنج یکسان است؟
خیر. سطحسنج ارتفاع مایع را اندازه میگیرد، اما جدول مخزن ارتفاع را به حجم تبدیل میکند. برای محاسبه قابلاعتماد موجودی، هر دو بخش باید معتبر باشند. - آیا مخزن عایقدار را میتوان با Optical Triangulation خارجی کالیبره کرد؟
بر اساس دامنه ISO 7507-3:2006، روش خارجی Optical Triangulation برای مخازن فاقد عایق قابل استفاده است. برای مخزن عایقدار باید روش جایگزین و امکان دسترسی به پوسته بررسی شود. - درخواست انجام اندازهگیری و محاسبات کالیبراسیون مخزن
برای دریافت برآورد فنی و مالی، مشخصات مخزن شامل محل پروژه، تعداد، ابعاد، نوع سقف، وضعیت عایق، نوع سیال، شرایط بهرهبرداری، استاندارد موردنیاز و فاصله جدول ارتفاع–حجم را برای دیدبان سنجش امیرکبیر ارسال کنید. - آیا شرایط جوی و دمای محیط بر نتایج کالیبراسیون تأثیرگذار است؟
بله، تغییرات دما می تواند باعث انبساط یا انقباض بدنه مخزن شود که بر حجم آن تأثیر می گذارد و باید اصلاحات لازم اعمال گردد.
